PVC塑化度对力学性能的影响

作者:   发布时间:2017/8/3 15:43:20   浏览次数:2866

试验目的

1.碳酸钙充当PVC未塑化部分，研究其对力学性能的影响；

2.通过塑化时间对塑化度的影响，研究其对力学性能的影响。

实验内容

1.试验配方：PVC 100,稳定剂 4.5份，钛白粉 4份，ACR 1份，碳酸钙0/5/10/20/30份。

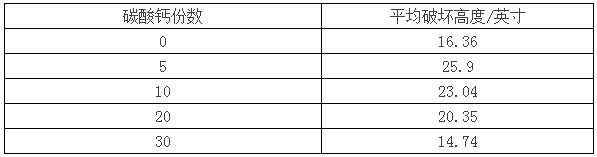

实验数据总结如下表所示：

2.试验配方：PVC 100,稳定剂 4.5份，钛白粉 4份，ACR 1份，碳酸钙 0/5/10份

落锤试验测试结果总结如下表所示：

试验结论

1.通过上述实验得知完全塑化的PVC的性能并不是最好的，而是在少量添加不塑化的碳酸钙的材料落锤冲击性能最好，随着塑化度继续下降，落锤冲击性能也随之下降，填充量达到20份以上时，落锤冲击性能下降的更快。

2.轧片的时间决定塑化度的高低，从上述试验得出，5分钟以后塑化度基本不变，所以制品的落锤冲击性能基本不变，轧片4分钟制品的落锤冲击性能最好，添加碳酸钙5份的效果跟不添加碳酸钙塑化4分钟的效果相当，10分碳酸钙的效果跟0份碳酸钙塑化5分钟相当。

塑化度对制品落锤冲击性能有一定的影响，但是目前还不能确定制品力学性能最好的塑化点
